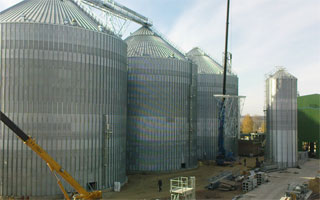

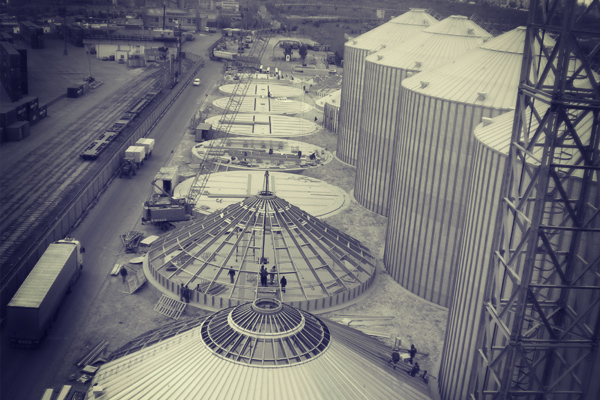

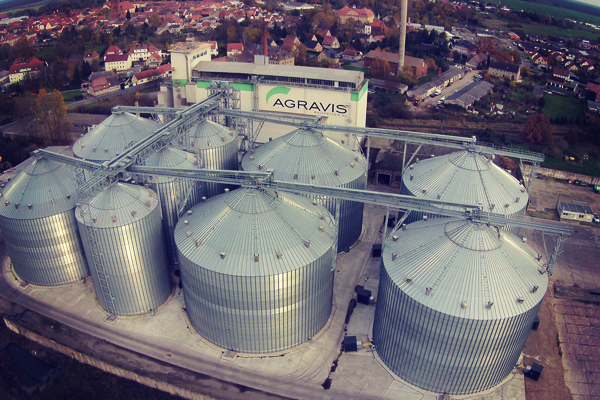

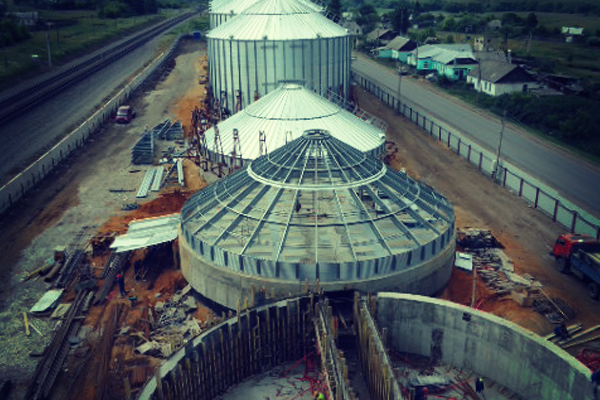

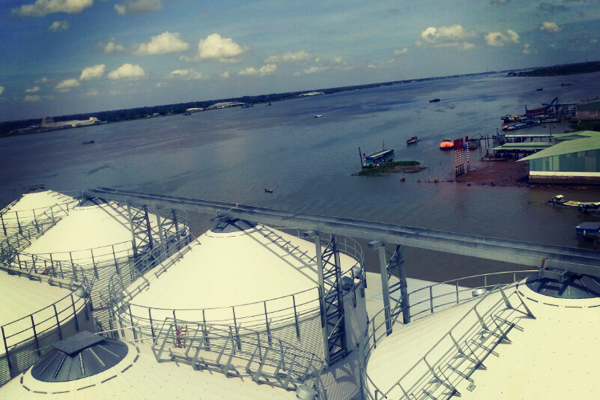

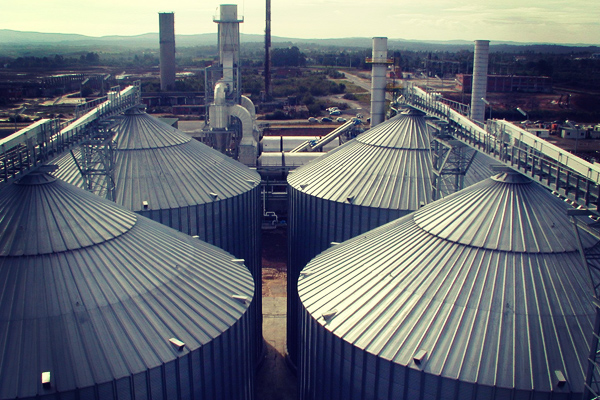

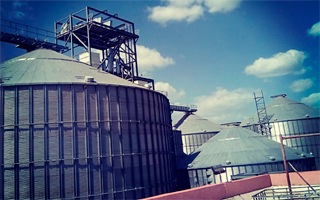

Silo de Base de Concreto
Diâmetros
Desde 3 a 32,08 m
Capacidades
Desde 5 m³ até 25.000 m³
Aço garantido
S450 GD com revestimento Z600g/m² no cilindro
S280GD ZM310 g/m² no teto.
Cálculos estruturais
Em diferentes normas: ANSI - ASAE EP 433 2033, Eurocódigo EUROCODE EN - 1991-4 ou em qualquer norma exigida.
Componentes standard
Warning: Undefined array key "hotspot_offset_y" in /var/www/vhosts/symaga.com/httpdocs/wp-content/plugins/elementor-pro/modules/hotspot/widgets/hotspot.php on line 1060
Warning: Trying to access array offset on value of type null in /var/www/vhosts/symaga.com/httpdocs/wp-content/plugins/elementor-pro/modules/hotspot/widgets/hotspot.php on line 1060

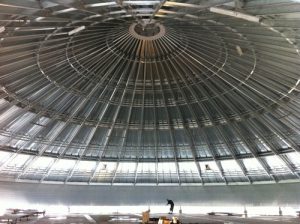

Tectos
Flexibilidade e resistência máxima
Sector trapezoidal
| Material | |
|---|---|
|
Aço |
S280GD. de acordo com a norma EN 10346:2015. |
|
Galvanização |
ZM310 de acordo com a norma EN 10346:2015 |
|
Carga de rotura |
360 N/mm2 |
|
Limite elástico |
280 N/mm2 |
|
Espessura |
e= 0.8 |
Conceção e características técnicas
Grelha de teto: Desenho especial Symaga para melhorar a evacuação da água.
Dobras longitudinais para melhorar a rigidez.
Sector pré-perfurado para os bocais de arejamento.
Reforço ondulado do teto para aumentar a resistência quando necessário.
Características técnicas >
Estrutura de cobertura
| Material | |
|---|---|
|
Aço |
S280GD ou S350GD Z600 de acordo com a norma EN 10346:2015 |
|
Galvanização |
Z600 de acordo com a norma EN 10346:2015 |
|
Carga de rotura |
360 / 420 N/mm2 |
|
Limite elástico |
280 / 350 N/mm2. |
|
Espessura |
e= 2 a 3.5 mm |
Conceção e características técnicas
Perfil: SIGMA
De Ø 1070-3208 e/ou cargas de teto superiores às normais.
Características técnicas >
COLARINHO E COBERTURA DO TECTO:
| Material | |
|---|---|
|
Colarinho de teto |
|
|
Aço |
Galvanizado S275 JR em conformidade com a norma EN 10025-2:2020 |
|
Galvanização |
HDG em conformidade com a norma EN ISO 1461:2023 |
|
Perfil |
em forma de “Z” curvo |
|
Espessura |
e= 3mm |
|
Saia |
|
|
Aço |
galvanizado S280 GD em conformidade com a norma EN 10346:2015 |
|
Galvanização |
Z600 de acordo com a norma EN 10346:2015 |
|
Espessura |
e= 2mm |
|
Boca de carga |
|
|
Aço |
galvanizado S275 JR em conformidade com a norma EN 10025-2:2020 |
|
Galvanização |
HDG de acordo com a norma EN ISO 1461:2023 |
|
Espessura |
e= 3 e 5 mm |
|
Tampa da boca de carga |
|
|
Aço |
galvanizado S280 GD de acordo com a norma EN 10346:2015 |
|
Galvanização |
Z600 de acordo com a norma EN 10346:2015 |
|
Espessura |
e= 3 3 5 mm |
Conceção e características técnicas
Colarinho de teto: Estrutura circular para a ligação e suporte de vigas e secções de telhado
Saia: Secção circular assente na gola do telhado e na qual é fixada a boca de carga.
Boca de carga: Chapa metálica enformada apoiada na saia e sobre a qual assenta a sobre a qual assenta a cobertura do teto. Dimensões: 800 mm (silos 4,60 : 16,80) e 1050 mm (silos 17,57 : 19,86).
Tampa da boca de carga: Placa quadrada fixada à boca de carga para fechar o silo no qual são colocados os sistemas de carga.
Características técnicas >

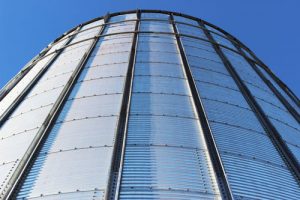

CILINDRO//
Durabilidade e tempo de montagem reduzido
Anilhas
| Material | |
|---|---|
|
Aço |
S450GD de acordo com a norma EN 10346:2015 |
|
Galvanização |
Z600 de acordo com a norma EN 10346:2015 |
|
Carga de rotura |
510 N/mm2 |
|
Limite elástico |
450 N/mm2 |
|
Espessura |
e= 0,82 a 4 mm |
Características técnicas e de projeto
Corrugação: 76×14 mm
Altura útil: 1140 mm
Comprimento útil: 2400 mm
Garante o fluxo correto e a qualidade estrutural
Características técnicas >
Reforço:
| Material | |
|---|---|
|
Aço |
S450GD de acordo com a norma EN 10346:2015 |
|
Galvanização |
Z600 de acordo com a norma EN 10346:2015 |
|
Carga de rotura |
510 N/mm2 |
|
Limite elástico |
450 N/mm2 |
|
Espessura |
e= 1,5mm a 4 mm |
Conceção e características técnicas
Perfis Omega: Conceção especial para suportar a carga vertical.
Perfurações: A cada 76mm.
Tipo UPN com aço S355JR+HAG, para cargas pesadas.
Características técnicas >
OUTROS COMPONENTES STANDARD//
Tubo galvanizado
MATERIAL:
Aço : E220 de acordo com a norma EN ISO 10219:2016
Galvanização: Z275 de acordo com a norma EN 10346:2015
Espessura : e=2 mm ou e=4mm
DESIGN E CARACTERÍSTICAS:
Ø= 60mm L= 6000mm
Características técnicas >
Braçadeira e suporte
MATERIAL:
Aço : S280GD de acordo com a norma EN 10346:2015
Espessura: braçadeira e=2mm e suporte e=3mm
Características técnicas >
MATERIAL:
Aço: S280 GD de acordo com a norma EN 10346:2015
Galvanização: Z600 de acordo com a norma EN 10346:2015
Espessura : e= 3mm
DESIGN E CARACTERÍSTICAS:
Perfurado em diferentes posições
Ângulo 40×40
Longitud 1100 mm
Características técnicas >
MATERIAL:
Aço: S 280 GD, de acordo com a norma EN 10346:2015
Galvanizado: Z600, de acordo com a norma EN 10346:2015
DESIGN E CARACTERÍSTICAS:
Ø 400 mm
O selo de pressão veda a porta
Características técnicas >
MATERIAL:
Aço: S275JR de acordo con a norma EN 10025-2:202
Galvanizado: HDG de acordo con a norma EN ISO 1461:2023
DESIGN E CARACTERÍSTICAS:
Acesso ao interior do silo.
Dois tamanhos: 600x700mm e 530x700mm.
Fecho: 4 parafusos de pressão (2 externos e 2 internos) e espuma
Virola pré-perfurada: Evita trabalhos no local.
Características técnicas >
MATERIAL:
Galvanizado por imersão a quente (M10: 70 – 85 e M8 50 – 80 microns de zinco) EN ISO 1461:2023
Resistência extra e proteção extra contra a corrosão
DESIGN E CARACTERÍSTICAS:
Fornecido: Pré-montado
Qualidade: 8.8 e 10.9
Anilha de chapa para evitar trabalhos no local
Características técnicas >

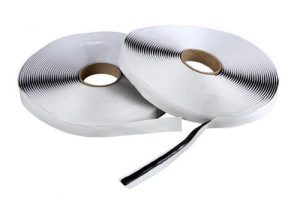

Fornecida com cordão duplo para garantir uma vedação óptima.
Características técnicas >
