Accesorios

  • Apoyo cúpula doble
  • Accesorio plataforma de descanso

Symaga ofrece un amplio rango de productos como Accesorios Opcionales para cubrir todas los requisitos que puedan surgir, buscando la máxima satisfacción y cubriendo las necesidades del cliente.

Techo


Barandilla de techo

Añade seguridad en el tránsito desde la boca de entrada hasta la puerta de inspección.

Ficha técnica: Barandilla de Techo

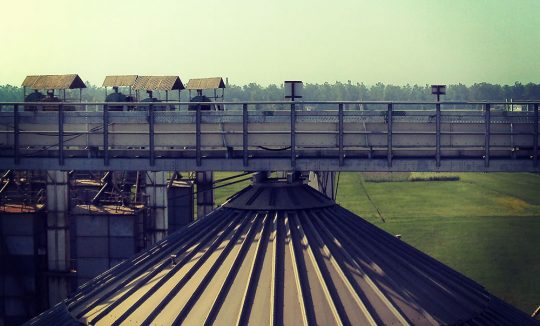

Pasarela de alero

Imagen

 Pasarela perimetral, que permite el tránsito alrededor de todo el alero.

Ficha técnica: Pasarela de alero

Barandilla de alero

Imagen

Consiste en una barandilla perimetral, sujeta a los refuerzos superiores del silo, que incrementan la seguridad para el operario.

Ficha técnica: Barandilla de alero

Cierre de alero foam

Symaga propone un sistema consistente en el cierre del alero con “Foam”, lo que facilita su montaje, y además sella completamente el silo.

Ficha técnica: Cierre de alero foam

Faldón de alero metálico

Imagen

Faldón Alero metálico para evitar la entrada de agua o nieve, realizado en chapa galvanizada.

Ficha técnica: Faldón de alero metálico

Anti avalanchas

Imagen

Raíles galvanizados en el techo para evitar las avalanchas de nieve.

Ficha técnica: Antiavalanchas

Puerta de inspección en techo

Abertura que permite el paso al silo desde el techo.

Ficha técnica: Puerta de inspección en techo

Tapa semiautomática

Permite la apertura desde el suelo.

Ficha técnica: Tapa semiautomática

Cilindro


Reductor de velocidad de caída

Consiste en un sistema de deflectores que evita la ruptura del grano, la disgregación del grano por peso y la creación de polvo, minimizando así el riesgo de explosión.

Ficha técnica: Reductor de velocidad de caída

Sistema de descarga lateral

Imagen

Este sistema consiste en cangilones que permiten vaciar hasta el 70% de la capacidad del silo sin gasto energético. La descarga se puede efectuar a camión, tren o transportador.

Ficha técnica: Sistema de descarga lateral

Forro interior liso

Imagen

El forro interior es liso, y mejora el flujo de material y la limpieza.

Ficha técnica: Forro interior liso

Sistemas de anclaje

Imagen

Ofrecemos el anclaje standard o metálico, químico y expansivo.

Ficha técnica: Sistemas de anclaje

Sellado de la cimentación

Pintura y masilla bituminosa para el sellado de la cimentación.

Ángulo de cierre

Cierre perimetral para cerramiento del silo con losa interior no elevada.

Ficha técnica: Ángulo de cierre

Puerta de acceso para maquinaria

Instalación en la parte inferior del silo.

Permitir el paso de maquinaria al interior del silo.

Tamaño: 2,4x3m,

Con placa de anclaje al suelo y refuerzos

Incluye un sistema de cierre.

Acabado galvanizado.

Con vierteaguas.

Puerta de acceso doble virola

Doble puerta de acceso que facilita el acceso al silo. Situado en el primer y segundo anillo. La puerta está dividida en 3 secciones para evitar la pérdida de grano.

Ficha técnica: Puerta de acceso doble virola

Estructuras complementarias


Pasarelas

Imagen

Pasarelas son modulares y, por lo tanto, adaptables a cada instalación. El diseño es acorde a la norma UNE EN ISO 14122. Disponemos de la opción de pasarela cerrada.

Ficha técnica: Pasarela

Ficha técnica: Pasarela cerrada

Ficha técnica: Pasarela con celosía

Columnas y apoyos

Imagen

Los apoyos son diseñados teniendo en cuenta la carga del transportador, la carga de nieve, y el diámetro del silo. Las columnas y los apoyos son diseñados acorde a la configuración de la planta, acorde a la norma UNE EN ISO 1993.

Ficha técnica: Columna en frío

Ficha técnica: Columna en caliente

Ficha técnica: Apoyo simple en pared

Ficha técnica: Apoyo en pared con voladizo

Ficha técnica: Apoyo doble con voladizo

Soporte para transportador

Soportes para transportador, galvanizados en caliente, con alturas regulables.

Ficha técnica: Soporte para transportador

Apoyo en cúpulas

Imagen

Soportes sobre cúpula del silo para pasarela, galvanizados.

Ficha técnica: Apoyo en cúpulas

Estructura para descarga a granel

Imagen

Estructura para silo de descarga a granel para el paso de tren o camión con altura libre de 5 metros.

Ficha técnica: Estructura para descarga a granel

Plataforma entre silos

Da acceso a la puerta de inspección.

Ficha técnica: Plataforma entre silos



Plataforma de mantenimiento

Estructuras metálicas modulares de 700, 900 o 1100 mm. de anchura que se adaptan a la instalación para facilitar el mantenimiento. Posibilidad de suelo standard y tramex.

Ficha técnica: Plataforma de mantenimiento

Torre para elevadores

Facilita el acceso a la torre de elevadores.

Ficha técnica: Torre para elevadores

Escaleras

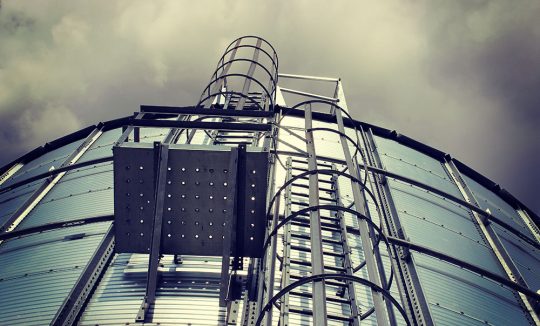

Escalera a techo

Permite ascender por la pared del cilindro. Incluye una jaula de seguridad y plataformas intermedias de descanso necesarias según normativa vigente UNE EN ISO 14222-1/2/3/4:2002.

Ficha técnica: Escalera a techo

Escalera a puerta de acceso en el talud natural

Incluye una plataforma de apoyo para la manipulación del cierre y de la puerta.

Ficha técnica: Escalera a puerta de acceso en el talud natural

Escalera interior

Va desde la puerta de acceso en el talud hasta el suelo.

Ficha técnica: Escalera interior

Escalera en techo

Escalera con peldaños desde el alero a la boca de carga.

Ficha técnica: Escalera en techo

Escalera en espiral

Con distribución en espiral alrededor del silo.

Ficha técnica: Escalera en espiral

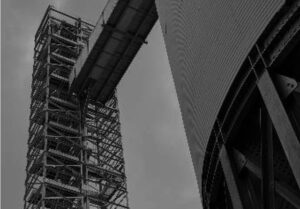

Escalera en Zigzag

Suministramos esta escalera en forma de zigzag que le facilita el acceso a la parte alta del silo, a una torre de elevadores o a torre de trabajo.

Ficha técnica: Escalera en Zig Zag

Plataformas de descanso

Estas plataformas van incluidas en cada tramo de escalera de techo.

Ficha técnica: Plataformas de descanso

Sistemas adicionales


Sistema de monitorización de temperatura

Permite el control de la temperatura sobre el material almacenado, controlando las condiciones de almacenamiento. Es un sistema pasivo, casi sin mantenimiento. Las sondas pueden reemplazarse sin el vaciado del silo. Se soportan sobre las vigas del silo, evitando crear tensiones en el techo.  Permite igualmente monitorizar la humedad y la cantidad de polvo almacenada. Además, nuestro sistema cuenta con certificación ATEX.

Ficha técnica: Sistema de monitorización de temperatura

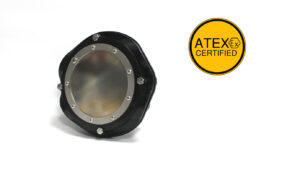

Sensores de máxima y mínima

 Son sensores de nivel de que se pueden suministrar de membrana, capacitivos o rotativos.

Ficha técnica: Sensores de máxima y mínima

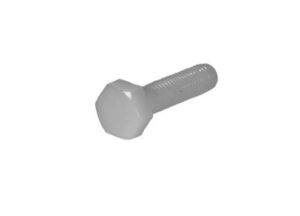

Sistema de Venteo

El sistema de venteo se basa en tornillos de poliamida en uniones entre los sectores generando una superficie de venteo anti-explosiones acorde con la Norma EN 14491 2012, de acuerdo a la normativa anti-explosiones ATEX.

Ficha técnica: Sistema de Venteo

Barredoras

Se encarga del vaciado final del silo de base de hormigón.  Symaga ofrece barredoras de uso industrial con certificado ATEX.

Ficha técnica: Barredoras

Herramientas de montaje

Set completo de herramientas para el montaje del silo.

Ficha técnica: Herramientas de montaje

Sistemas de ventilación


Sistema de aireación de canaleta

Se trata de una chapa multiperforada que se sitúa en unos canales en la base del silo, y cubren entre el 25% y el 30% de la base del silo. Pueden tener disposiciones en “Y”, en “H”, en “C” si el silo dispone de fondo cónico, o en “T” si es un silo con tolva metálica.

Ficha técnica: Sistema de aireación de canaleta

Suelo totalmente perforado

Consiste en un suelo totalmente perforado, y soportado sobe una estructura de suelo galvanizada. Las perforaciones tienen un diámetro de 1 o 1.5 mm, dependiendo del material almacenado. Los soportes están fabricados en acero galvanizado en caliente, permitiendo un mejor flujo del aire, y por lo tanto, una mejor ventilación.

Ficha técnica: Suelo totalmente perforado

Cono ventilado

Consiste en un cono metálico elevado en el interior del silo. Este sistema evita el contacto del grano con el suelo, y abarata la obra civil.

Ficha técnica: Cono ventilado

Chimenea de ventilación en techo

Tiene diseño circular ofreciendo menor resistencia al viento y evitando el estancamiento de agua y otros residuos. Es de fácil montaje, pre-ensamblada, siendo además hermética, al estar embutida en el sector, y contiene una red anti-pájaros. Está preparada para instalar un sistema de cierre para fumigación y un extractor de aire para evitar la condensación.

Ficha técnica: Chimenea de ventilación en techo

Ficha técnica: Chimenea de ventilación en techo para fumigación

Ventiladores

Pueden ser de impulsión o de extracción. Disponen de certificado de eficiencia energética IE2.

Ficha técnica: CMR-1031-2T-2HP

Ficha técnica: CAS-650-2T-7,5HP

Extractores

Ventilador helicoidal sobre techo para ser integrado en una chimenea en techo.

Ficha técnica: HCDF-40-4T-0.25kW

Canaletas prefabricadas

Estas canaletas se sitúan en la cimentación del silo. Están fabricadas en chapa de 3 mm de espesor, dependiendo del tamaño, el ancho, y la profundidad, del volumen de grano a almacenar. Disponibles para sistemas de aireación tipo “Y”, “H” y “C”.

Sistema de aireación en tolva

Sistema que consiste en un canal de aireación con perforaciones, fijado a un sector de tolva preparado para la conexión del ventilador.

Ficha técnica: Sistema de aireación en tolva

Enfriador de Grano

Ayuda a una mejor preservación del grano, evitando la fumigación. Reduce al mínimo las pérdidas de peso. Permite enfriar con independencia de las condiciones ambientales.

Ficha técnica: Enfriador de Grano

Acabados


Forro exterior

El forro exterior añade una protección añadida contra la corrosión y proporciona a su vez un aislamiento extra. Disponible para techo, cilindro y tolva, en color blanco, verde y azul.

Ficha técnica: Forro exterior de techo

Ficha técnica: Forro exterior cilindro

Ficha técnica: Forro exterior tolva

Techo prelacado

Prelacado de los sectores de techo, con acero galvanizado S280GD+Z225 GS 25/7µm de Poliéster. Se ofrece en color blanco, verde y azul.

Ficha técnica: Forro exterior tolva

Pintura en polvo

Recubrimiento de pintura de poliéster que se aplica para aumentar la resistencia a la corrosión.

Ficha técnica: Pintura en polvo
