Trichtersilos

Das Grosse Sortiment unserer Trichtersilos für eine längere Lagerung von großen Mengen bestimmt ist,  macht sie gültig für verschiedene Sektoren wie Mälzerei, Futtermühlen, Hafenprojekte, Getreidemühlen, Bioethanolanlagen, Tröckner, Getreidemühlen und Lagerung von Rohstoffen für die Kunststoffindustrie, Biokraftstoffe und Biomassen.

ROHSTOFFE: Die silos werden aus verzinktem Wellstahl gefertigt und sind mit einer Beschichtung von 600g/m² im Zylinder und mit ZM310 g/m² im Dach versehen, diese Bauweise gewährleistet die Doppelte Lebensdauer gegenüber andere Hersteller.

VIELSEITIGES SORTIMENT: Diese Trichtersilos fertigen wir mit 45º, 60º und 66º Grad, aus verschiedener Kapazität, von 5m³ bis 2.649m³.

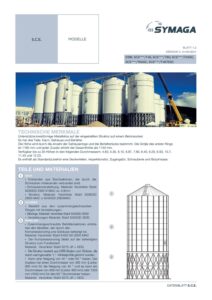

STRUKTURBERECHNUNG: Die Berechnung der silos ist gemäs verschiedene Normen wie ANSI-ASAE EP 433 2033, Eurocode EUROCODE EN-1991-4. Datenblatt. Vorschriften und berechnungen

Ab bestimmten Höhen und Volumen sind unsere Trichtersilos mit einem feuerverzinkten Kompressionsring ausgestattet. Dieser ist an beiden Seiten verschweisst. Gibt dem silo eine Höhere Festigkeit und erleichtert die Montage

SILOKOMPONENTEN:

Dächer aus 30º Neigung

Imagen

Ermöglicht die Optimierung der Lagerkapazität und bildet genau die richtige Schräge, die bei körnigem Schüttgut erforderlich ist. Mit oder ohne Struktur je nach Durchmesser des silos und die Belastung. Zusammengesetzt aus trapezoiden Segmenten in besonderer Baugestaltung die eine Höhere Dichtigkeit und Undurchlässigkeit ermöglicht.

Dantenblatt: Dach

Dantenblatt: Dachsektor

Dantenblatt: Schrauvenverstärkung

Dantenblatt: Schrauvenverstärkung

Dantenblatt: Estruktur

Dantenblatt: Kragen und deckeklapple

Zylinder

Imagen

Wird aus Baustahl S350GD Z600 gefertigt. Unsere Maschinen gewährleisten eine perfekte Formung der Ringe, so dass Probleme bei der Montage vermiden werden.

Dantenblatt: Zylinder

Dantenblatt: Siloringe

Dantenblatt: Verstärkungen

Kompressionsring

Imagen

Feuerverzinkten Kompressionsring ausgestattet. Dieser ist an beiden Seiten verschweisst. Gibt dem silo eine Höhere Festigkeit und erleichtert die Montage.

Dantenblatt: Windringe

Untere Struktur

Imagen

Die Struktur unserer silos ist aus feuerverzinktem Baustahl.

Dantenblatt: Struktur

Trichter

Imagen

Das Trichter besteht aus Segmenten, die aus Baustahl S350 GD – Z600 hergestellt werden. Sie können mit einem Winkel von 45º, 60º der 66º gefertigt werden.

Dantenblatt: Trichter

Dantenblatt: Behältersektor

Dantenblatt: Trichter versärkung

Dantenblatt: Wasserauslass

Windringe

Sie wirken der Kraft des Windes entgegen und verhindern eine Verformung des silos.

Dantenblatt: Windringe

Sprossen am dach

Imagen

Ermöglicht einen leichten Zugang zur Inspektionsluke.

Dantenblatt: Sprossen am dach

Inspektionsluke

Nützt der Prüfung des Siloinhaltes und die Bedienung desselben.

Datenblatt: Inspektionstür

Einstiegstür

Plaziert im Zylinder um innerhalb des silos zu gelangen. Wir bieten zwei Grössen an, 600x700mm und 530x700mm.

Neues Verriegelungssystem mit 3 Gewindestiften. Schaum zur Erhöhung der Dichtigkeit.

Einfache Installation Vordefinierte Öffnung, um Arbeiten vor Ort zu vermeiden.

Datenblatt: Zuganstür

Schrauberei

Qualität 8.8 und 10.9 (ISO 898-1: 2009 und 898-2: 2003). Die Muttern gehören zur Kategorie 8. Die Unterlegscheiben bestehen aus EPDM-Neopren mit einer Dichtigkeitsgarantie. Vormontierte Schrauben, feuerverzinkt mit Beschichtung von 70 bis 85 m, was eine Lebensdauer garantiert, die der anderer Hersteller überlegen ist.

Datenblatt: Schrauben

Butylmasse

Masa butílica

Die Masse wird vorgeformt geliefert und gewährleistet eine optimale Dichtung.
