Silos com Tremohna Metálica

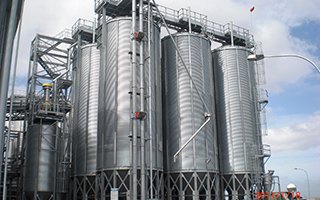

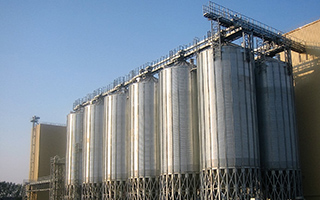

Os silos estruturados de Symaga podem ser usados para armazenamento de produtos em vários setores, como plantas cervejeiras, ração animal, instalações portuárias, fresores, bioetanol, oleosas, secadoras, fábricas de farinha, bem como armazenamento de matérias-primas para a indústria de plásticos e biocombustíveis.

MATÉRIA PRIMA: Fabricamos em aço galvanizado corrugado com revestimento Z600g/m2 no cilindro e ZM310 g/m2 no teto, oferecendo uma vida silo quase duas vezes maior que outros fabricantes.

LINHNA VERSÁTIL: Esses silos com funil inferior de metal estão disponíveis com ângulos de 45, 60º e 66º, com diferentes capacidades, de 5 m³ a 2.649 m³.

CÁLCULO DE LA ESTRUTURA: O cálculo dos silos é feito de acordo com diferentes regulamentos, como ANSI – ASAE EP 433 2033, Eurocódigo EUROCODE EN – 1991 – 4, ou em qualquer norma exigida. Ficha técnica. Regulamentos e Cálculo

Os silos com funil metálico, dependendo da altura e do volume, possuem um anel de compressão galvanizado por imersão a quente e soldado em ambos os lados, conferindo-lhes maior qualidade estrutural e ao mesmo tempo agilizando a montagem.

COMPONENTES DEL SILO:

Telhado inclinação 30º

Imagen

Composto por setores trapezoidais. Sua geometria especial, devido à ondulação do telhajo e às dobras longitudinais lhe conferem resistência e rigidez.

Com ou sem estrutura, dependendo do diâmetro do silo e das cargas no telhado.



Ficha técnica: Telhado

Ficha técnica: Setor de telhado

Ficha técnica: Reforço de onda

Ficha técnica: Reforço de telhado

Ficha técnica: Estrutura

Ficha técnica: Coleiras e boné

Ficha técnica: Telhado

Ficha técnica: Setor de telhado

Ficha técnica: Reforço de onda

Ficha técnica: Reforço de telhado

Ficha técnica: Estrutura

Ficha técnica: Coleiras e boné

Cilindro

Imagen

Composto por virolas e reforços, fabricados com aço estrutural S 350 GD Z600 galvanizados continuamente. (Sendzimir).

Ficha técnica: Cilindro

Ficha técnica: Virola

Ficha técnica: Reforço

Anel de compressão

Imagen

A partir de uma determinada altura e volume, nossos silos com tremonha metálica possuem um anel de compressão galvanizado por imersão a quente e soldado nas duas faces, o que confere ao silo uma maior qualidade estrutural e agiliza a montagem.

Ficha técnica: Anel de compressão

Estrutura inferior

Imagen

As estruturas de suporte dos nossos silos são feitas de aço estrutural galvanizado a quente..

Ficha técnica: Estrutura

Tremonha

Imagen

A tremonha é composta por setores de aço estrutural S 350 GD-Z600, podendo ser confeccionada com ângulos de 45º, 60º ou 66º.

Ficha técnica: Tremonha

Ficha técnica: Sector de Tremonha

Ficha técnica: Reforço de Tremohna

Ficha técnica: Boca de saída

Anéis de vento

Eles neutralizam as forças do vento evitando a deformação do silo. Qualidade  E-220 Z275 MAC (EN 10305-3:2011)

Ficha técnica: Anéis

Passos para o telhado

Imagen

São degraus angulares que facilitam o caminho entre a porta de carregamento e a porta de inspeção.

Ficha técnica: Passos para o telhado

Porta de inspeçao do telhado

É usado para monitorar o conteúdo e a condição do grão, bem como possíveis tratamentos.

Ficha técnica: Porta de inspeçao do telhado

Porta de acesso

Porta dupla localizada no segundo anel para entrar no silo. Oferecemos dois tamanhos, 600x700mm e 530x700mm.

Novo sistema de travamento com 3 parafusos de pressão. Espuma para aumentar a estanqueidade.

Instalação fácil. A virola é abastecida com a porta já implantada, evitando o trabalho no local.

Ficha técnica: Porta de acesso

Parafusos

Qualidade 8.8 e 10.9. Las tuercas son de calidad 8. As nozes são da categoria 8. As arruelas de neoprene EPDM garantem a estanqueidade. Parafusos galvanizado por imersão a quente com um revestimento de 70 – 85 µm, garantindo uma vida útil superior a de outros fabricantes.

Ficha técnica: Parafusos

Massa butílica

Masa butílica

A massa é fornecida pré-formada garantindo a vedação ideal.
